제품 이미지
썸네일을 선택하거나 메인 이미지를 클릭하여 확대할 수 있습니다.
총 5개 이미지

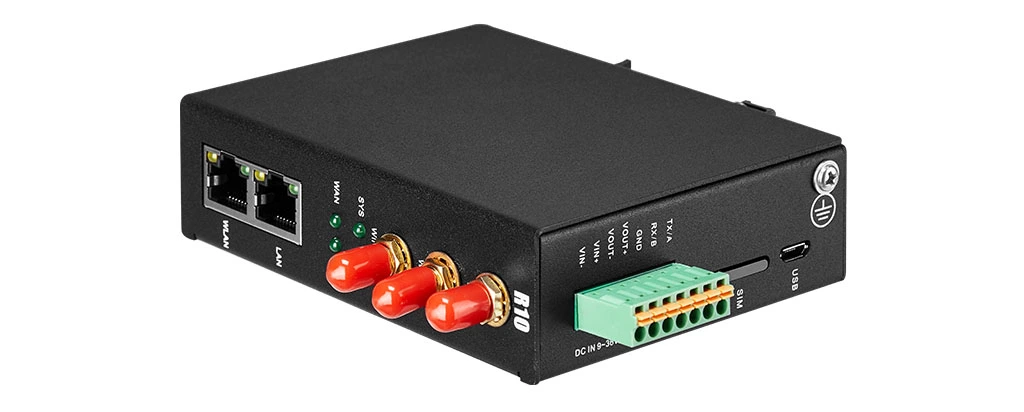

R10호, 산업용 4G 엣지 라우터는 무선 네트워크 접속을 제공하는 산업용 라우터일 뿐만 아니라 Modbus 데이터 수집, Modbus-MQTT 프로토콜 변환, Modbus-WiFi 변환, 엣지 컴퓨팅 기능까지 갖추고 있습니다.
주요 사양
기술 검토 지원
제품 선정과 사양 검토를 지원합니다.
글로벌 제품 공급
전문 산업 브랜드 제품의 공급을 지원합니다.
기술자료 제공
사양서, 매뉴얼 및 관련 문서를 확인할 수 있습니다.
기업 프로젝트 상담
견적, 납기 및 프로젝트 요구사항을 상담합니다.
제품 개요
제품의 기본 정보와 주요 기술적 특징을 확인하세요.
산업용 4G 엣지 라우터는 무선 네트워크 접속을 제공하는 단순한 산업용 라우터가 아니라, Modbus 데이터 수집, Modbus-MQTT 프로토콜 변환, 클라우드 플랫폼을 통한 원격 모니터링, 엣지 컴퓨팅, 프로그래밍 가능 로직(PLC) 연산 등 다양한 기능을 제공합니다.
R10 산업용 라우터는 무선 네트워크 접속을 제공할 뿐만 아니라, RS485/232 또는 LAN 포트를 통해 Modbus 마스터 모드로 계측기 데이터를 수집하고, AWS IoT, ThingsBoard와 같은 클라우드 플랫폼에 MQTT 형식으로 업로드할 수 있습니다. 또한, R10A 산업용 라우터는 RS485/232 또는 이더넷 케이블을 통해 원격 I/O 모듈을 연결하여 데이터를 모니터링하거나 장치를 켜고 끄는 등의 제어를 수행할 수 있습니다.
이 4G 엣지 라우터는 프로그래밍 가능 로직(PLC), 타이머, 이벤트 트리거, IP 연결 알람 기능 등을 제공합니다.
R10 산업용 라우터는 Modbus RTU/TCP 슬레이브로도 사용 가능하며, Modbus 프로토콜을 MQTT로 변환하고, 투명 전송(패스스루) 기능을 통해 AWS, Thingboard 등의 클라우드 플랫폼에 직접 연결할 수 있습니다.
R10 산업용 4G 라우터는 TLS, SSL, X.509 루트 인증서를 지원하여 데이터 전송의 보안을 보장합니다.
라우터 간 통신에 문제가 발생할 경우, 통신이 복구되면 데이터가 자동으로 복원되어 재전송됩니다.
주요 기능
일반적인 적용 시나리오
스마트 그리드
펌프장/탱크 모니터링
석유 및 가스 파이프라인 모니터링
변전소 원격 관리
밸브 제어
가로등 에너지 절약 제어 시스템
산업 자동화
공급망 자동화
펌프 스테이션 모니터링
무인 장비실
제어실 애플리케이션
지능형 교통 시스템
스마트 빌딩
건물 및 부동산 모니터링
화재 방지 시스템
공공 안전
기상 관측소
하천 모니터링 및 홍수 조절
농업/임업/수자원 모니터링
부식 방지
온도/누수 감지
모바일 POS 단말기
자판기 보안
디지털 헬스케어
원격 의료 모니터링
기지국(BTS) 모니터링
보안 경보 시스템
감시 및 모니터링 경보 시스템
유정/보트/차량 추적
원격 탐사 및 측량
석유화학 모니터링
자동화 시스템 통합
기술 사양
|
목 |
매개변수 |
설명 |
|
힘 공급 |
입력 전압 |
9~36VDC |
|
|
입력 전류 |
정상 전류: 12V에서 130mA. 최대 전류: 12V에서 800mA |
|
|
연결 |
3.5mm 배선 단자 |
|
|
보호 |
역극성 연결 방지 |
|
핏기 없는 |
수량 |
1 |
|
|
인터페이스 사양 |
RJ45 인터페이스, 10M/100Mbps, 적응형 MDI/MDIX |
|
|
보호 |
ESD ±30kV(접촉), ±30kV(공기) EFT 40A (5/50ns) 라이트닝 24A (8/20µs) |
|
LAN (POE 미지원) |
수량 |
1 |
|
|
인터페이스 사양 |
RJ45 인터페이스, 10M/100Mbps, 적응형 MDI/MDIX |
|
|
보호 |
ESD ±30kV(접촉), ±30kV(공기) EFT 40A (5/50ns) 라이트닝 24A (8/20µs) |
|
직렬 포트 |
수량 |
1 |
|
|
유형 |
1채널 RS485 또는 RS232 |
|
|
보드율 |
1200, 2400, 4800, 9600, 14400, 19200, 38400, 57600, 115200, 230400 |
|
|
데이터 비트 |
5, 6, 7, 8 |
|
|
둥가 |
없음, 짝수, 홀수 |
|
|
정지 비트 |
1,2 |
|
|
작동 모드 |
투명 전송, Modbus RTU-TCP 변환, Modbus 슬레이브, Modbus 마스터 (R10A는 지원하지만 R10은 지원하지 않음) |
|
|
보호 |
ESD 접점: 8KV, 서지: 4KV (8/20us) ESD ±8kV(접촉), ±15kV(공기) EFT 4kV, 40A (5/50ns) |
|
와이파이 |
안테나 포트 수량 |
2 |
|
|
안테나 유형 |
SMA 홀 타입 |
|
|
규약 |
802.11a/b/g/n (혼합) |
|
|
방법 |
AP 모드, 클라이언트 모드 |
|
|
빈도 |
2.4G |
|
|
채널 |
채널 1 - 13 |
|
|
보안 |
오픈, WPA, WPA2 |
|
|
암호화 |
AES, TKIP, TKIPAES |
|
|
연결 번호 |
16(최대) |
|
|
속도 |
최대 300Mbps |
|
|
전송 거리 |
장애물이 없는 탁 트인 공간에서는 최대 20미터까지 가능합니다. |
|
|
SSID 방송 전환 |
지원하다 |
|
세포 회로망 |
안테나 포트 수량 |
1 |
|
|
안테나 포트 유형 |
SMA 홀 타입 |
|
|
4G(LE) |
GSM/EDGE: 900, 1800MHz WCDMA: B1, B5, B8 FDD: B1,B3,B5,B7,B8,B20 TDD: B38,B40,B41 |
|
|
4G(L-AU) |
GSM/EDGE: 850, 900, 1800MHz WCDMA: B1, B2, B5, B8 FDD: B1,B2,B3,B4,B5,B7,B8,B28 TDD: B40 |
|
|
4G(LA) |
WCDMA: B2, B4, B5 FDD: B2,B4,B12 |
|
|
4G(LV) |
FDD: B4,B13 |
|
|
4G(LJ) |
WCDMA: B1, B3, B8, B18, B19, B26 FDD: B2,B4,B12 TDD: B41 |
|
|
4G(L-CE) |
GSM/EDGE: 900, 1800MHz WCDMA: B1, B8 TD-SCDMA: B34, B39 FDD: B1,B3,B8 TDD: B38,B39,B40,B41 |
|
SIM |
수량 |
1 |
|
|
인터페이스 사양 |
서랍형 인터페이스, 1.8V/3V SIM/UIM 카드(나노) 지원 |
|
|
보호 |
15KV ESD 보호 기능 내장 |
|
GPS (선택 과목) |
안테나 수량 |
1 |
|
|
안테나 유형 |
SMA 홀 타입 |
|
|
추적 감도 |
> -148 dBm |
|
|
수평 정확도 |
2.5m |
|
|
규약 |
NMEA-0183 V2.3 |
|
표시등 |
시스템 |
시스템 작동 표시등 (정상 작동 후 2초간 깜빡인 후 꺼짐) |
|
|
4G |
4G 셀룰러 작동 상태 표시등 (SIM 카드 등록이 성공적으로 완료되면 이 표시등은 항상 켜져 있습니다.) |
|
|
핏기 없는 |
WAN 상태 표시기 |
|
|
LAN |
LAN 상태 표시기 |
|
체계 |
CPU |
MIPS CPU, 기본 주파수 580MHz |
|
|
저장 |
128Mbits SPI 플래시 |
|
|
숫양 |
1024Mbits DDR2 |
|
소프트웨어 |
네트워크 프로토콜 |
PPP, PPPoE, TCP, UDP, DHCP, ICMP, NAT HTTP, HTTPS, DNS, ARP, NTP, SMTP, SSH2, DDNS |
|
|
VPN |
IPsec, OpenVPN, L2TP |
|
|
방화벽 |
DMZ, DoS 방어, IP 패킷, 도메인 이름 및 MAC 주소 필터링, 포트 매핑, 접근 제어 |
|
|
원격 관리 |
웹 원격 설정을 지원합니다. |
|
|
시스템 로그 |
지원하다 |
|
|
펌웨어 업데이트 |
시리얼 포트, 로컬 TFTP 및 웹 업그레이드를 지원합니다. |
|
자격증 |
EMI |
EN 55022: 2006/A1: 2007 |
|
|
응급 의료 서비스(EMS) |
IEC(EN)61000-4-2(ESD) IEC(EN)61000-4-3(RS) IEC(EN)61000-4-4(EFT) IEC(EN)61000-4-5(서지) IEC(EN)61000-4-6(CS) IEC(EN)61000-4-8 |
|
|
기타 |
CE, FCC, ROHS, 3C |
|
일하고 있는 환경 |
작동 온도 |
-20~+65℃ |
|
|
보관 온도 |
-40~+85℃ |
|
|
습기 |
습도 5~95% (비결로) |
|
기타 |
울로 둘러싼 땅 |
금속 재질 |
|
|
크기 |
높이 110mm * 길이 83mm * 너비 30mm |
|
|
IP 레벨 |
IP30 |
|
|
순중량 |
300g |
|
|
설치 |
벽걸이형, DIN 레일 |
모델 선택
|
모델 |
SIM 카드 |
WiFi 모드 |
RS 232 |
RS 485 |
GPS |
마이크로 USB |
확장 함수 |
|
R10 |
1 |
2 |
멀티플렉싱 |
선택 과목 |
지원하다 |
Modbus 슬레이브/MQTT |
|
|
R10A |
1 |
2 |
멀티플렉싱 |
선택 과목 |
지원하다 |
Modbus 마스터/슬레이브/MQTT |
|
|
R10A-W |
엑스 |
2 |
멀티플렉싱 |
엑스 |
지원하다 |
Modbus 마스터/슬레이브/MQTT |
포장
참고: 본 패키지에는 유심 카드나 전원 어댑터가 포함되어 있지 않습니다.
